Prečítajte si viacNa meranie veľkosti ložiska potrebujete tri čísla: vnútorný priemer (otvor) , vonkajší priemer (OD) , a šírka . Pomocou posuvného meradla zmerajte každý rozmer priamo na ložisku alebo si prečítajte vytlačené číslo dielu ložiska a dekódujte ho pomocou štandardnej tabuľky vŕtania. Tieto tri merania, zaznamenané v milimetroch alebo palcoch, sú všetko, čo je potrebné na identifikáciu náhradného ložiska alebo objednanie zodpovedajúceho ložiska z katalógu.
Ložiská vyzerajú zvonku jednoducho, ale nesúlad čo i len pol milimetra vo veľkosti otvoru môže zabrániť tomu, aby náhradný diel vôbec namontoval hriadeľ alebo puzdro. Táto príručka presne vysvetľuje, ako správne zmerať veľkosť ložiska, potrebné nástroje, ako dekódovať čísla dielov ložísk a chyby, ktoré najčastejšie vedú k objednaniu nesprávneho dielu.

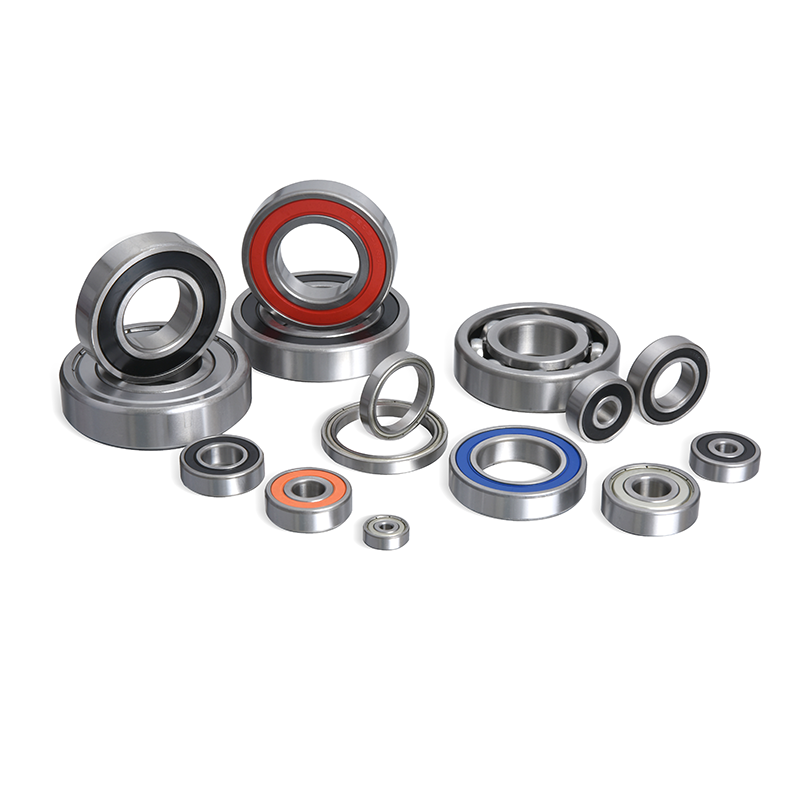

Každé valivé ložisko, či už je to guľkové alebo valčekové ložisko, je definované rovnakými tromi hraničnými rozmermi stanovenými podľa medzinárodnej normy ISO 15:2017 pre metrické guľkové ložiská a Štandard ABMA 9 v Spojených štátoch. Vedieť, čo jednotlivé rozmery predstavujú, je prvým krokom pri správnom meraní veľkosti ložiska.
Priemer otvoru je otvor cez stred ložiska, ktorým prechádza hriadeľ. Toto je jediný najkritickejší rozmer, pretože ak sa otvor nezhoduje s priemerom hriadeľa, ložisko nemožno namontovať. Veľkosti otvorov sa zvyčajne pohybujú od 3 mm v miniatúrnych ložiskách po viac ako 200 mm v priemyselných ložiskách.
Vonkajší priemer je rozmer cez vonkajší okraj ložiska, kde je uložený vo vnútri puzdra. OD musí zodpovedať otvoru v puzdre dostatočne presne, aby dosadalo ložisko bez nadmernej vôle alebo rušenia.
Šírka sa vzťahuje na vzdialenosť od jednej strany ložiska k druhej, meranú pozdĺž osi otáčania. Na axiálnych ložiskách sa tento rozmer niekedy nazýva výška namiesto šírky, ale meria sa rovnakým spôsobom.
| Rozmer | Čo meria | Typický nástroj | Spoločný rozsah |
|---|---|---|---|
| Vŕtanie (vnútorný priemer) | Priemer otvoru na strane hriadeľa | Vnútorné strmeň, digitálny strmeň | 3 mm až 200 mm |
| Vonkajší priemer | Priemer povrchu na strane krytu | Vonkajšie posuvné meradlo, digitálne posuvné meradlo | 8 mm až 350 mm |
| šírka | Vzdialenosť medzi dvoma tvárami | Hĺbkomer, čeľuste strmeňa | 2 mm až 90 mm |
Digitálne posuvné meradlo je pre väčšinu používateľov najpraktickejším nástrojom na meranie veľkosti ložísk, ktorý ponúka hodnoty s presnosťou 0,02 mm. Pre prácu s užšou toleranciou ďalej zvyšuje presnosť mikrometer alebo dieromer.
Digitálne posuvné meradlo meria dieru, vonkajší priemer a šírku v jednom nástroji prepínaním medzi vonkajšími čeľusťami, vnútornými čeľusťami a hĺbkovou tyčou. Digitálne posuvné meradlá zvyčajne čítajú s rozlíšením 0,01 mm alebo 0,0005 palca, zatiaľ čo tradičné posuvné meradlo sa číta manuálne s rozlíšením približne 0,05 mm.
Mikrometer ponúka vyššiu presnosť ako strmeň, často do 0,001 mm, čo z neho robí preferovaný nástroj pre presné ložiská používané vo vretenách, prevodovkách alebo leteckých komponentoch, kde záleží na vrstvení tolerancií.
Ak má ložisko na štíte alebo krúžku stále vyrazené čitateľné číslo dielu, fyzikálne meranie môže úplne nahradiť tabuľka s číslami ložísk, pretože samotné číslo kóduje dieru, vonkajší priemer a rad šírky.
| Nástroj | Typická presnosť | Najlepší prípad použitia | Obmedzenie |
|---|---|---|---|
| Digitálne posuvné meradlo | ±0,02 mm | Všeobecné vŕtanie, vonkajší priemer, kontrola šírky | Závislý od batérie |
| Vernier posuvné meradlo | ±0,05 mm | Merania v teréne, nie je potrebná batéria | Pomalšie čítanie |
| Mikrometer | ±0,001 mm | Overenie presnosti tolerancie | Obmedzený rozsah merania na nástroj |
| Tabuľka čísel ložísk | Presné (ak je čitateľné) | Rýchla identifikácia, nie sú potrebné žiadne nástroje | Neužitočné, ak je číslo opotrebované |
Správne meranie ložiska trvá menej ako päť minút, keď sa postupuje podľa krokov. Nižšie uvedený proces platí pre guľkové ložiská, valčekové ložiská a väčšinu axiálnych ložísk.
Väčšina metrických ložísk sa riadi systémom číslovania, kde posledné dve číslice čísla dielu označujú veľkosť otvoru na základe vzorca stanoveného podľa ISO 104 a používaného v celom odvetví. Pre kódy otvorov od 04 do 96 vynásobte dvojmiestny kód číslom 5, aby ste dostali priemer otvoru v milimetroch.
Napríklad očíslované ložisko 6203 má kód vŕtania "03", ktorý spadá do rozsahu výnimiek pod 04 a nie do pravidla násobenia 5. Kódy otvorov 00 až 03 používajú namiesto vzorca pevné hodnoty.
| Bore Code | Priemer otvoru | Príklad Číslo dielu |
|---|---|---|
| 00 | 10 mm | 6200 |
| 01 | 12 mm | 6201 |
| 02 | 15 mm | 6202 |
| 03 | 17 mm | 6203 |
| 04 | 20 mm (4 x 5) | 6204 |
| 10 | 50 mm (10 x 5) | 6210 |
Úplné číslo dielu 6203 tiež prezrádza viac ako veľkosť otvoru: úvodná „6“ označuje sériu jednoradových guľkových ložísk a „2“ pred kódom otvoru označuje sériu pre ľahké zaťaženie, čo znamená, že vonkajší priemer a šírka sa riadia štandardnými hodnotami 40 mm vonkajšieho priemeru a šírky 12 mm pre túto presnú kombináciu otvoru a série.
Metrické ložiská sa merajú v milimetroch a riadia sa číslovaním ISO, zatiaľ čo palcové ložiská sa merajú v zlomkoch alebo desatinných palcoch a dodržiavajú konvencie číslovania ANSI/ABMA, ktoré sú bežné v zariadeniach v Severnej Amerike vyrobených predtým, ako sa celosvetovo rozšírila metrická štandardizácia.
| Funkcia | Metrické ložiská | Palcové ložiská |
|---|---|---|
| Jednotka merania | milimetre (mm) | Palce (in) |
| Riadiaci štandard | ISO 15 / ISO 104 | ABMA / ANSI |
| Spoločná oblasť použitia | Globálny, celosvetovo prevládajúci | Staršie severoamerické vybavenie |
| Štýl číslovania | Vzorec vŕtania x 5 | Čiastočný otvor (napr. 1/2 palca) |
| Zameniteľnosť | Nie je priamo zameniteľné s palcovými veľkosťami | Nie je priamo zameniteľné s metrickými veľkosťami |
Miešanie týchto dvoch systémov je jednou z najčastejších chýb pri získavaní zdrojov. Vŕtanie 19,05 mm je matematicky identické s 0,75 palca, ale samotné ložisko bude mať iné číslo dielu v závislosti od normy, podľa ktorej bolo vyrobené, takže samotný prevod čísla nie je dostatočným potvrdením zhody.
Keď sa číslo dielu ložiska opotrebovalo alebo už zlyhalo a rozpadlo sa, zmerajte priamo priemer hriadeľa a dieru puzdra namiesto samotného ložiska, pretože tieto dva povrchy sa musia presne zhodovať s dierou a vonkajším priemerom ložiska.
Pomocou vonkajšieho strmeňa zmerajte hriadeľ, kde je ložisko usadené, a pomocou vnútorného strmeňa alebo teleskopického meradla zmerajte dieru v puzdre. Priemer hriadeľa sa rovná veľkosti otvoru ložiska a otvor krytu sa rovná vonkajšiemu priemeru ložiska v rámci tolerancie uloženia špecifikovanej výrobcom. Šírka môže byť typicky odhadnutá z medzery ponechanej v kryte alebo porovnaná s náhradným katalógom pomocou dvoch známych rozmerov.
Najjednoduchšou metódou bez strmeňa je prečítať číslo dielu vyrazené na štíte ložiska a vyhľadať ho v tabuľke dier, pretože samotné číslo odhaľuje dieru, vonkajší priemer a šírku bez akéhokoľvek meracieho nástroja.
Údaj strmeňa, ktorý mierne klesá od štandardnej veľkosti, napríklad 16,98 mm namiesto 17 mm, zvyčajne odráža normálnu výrobnú toleranciu alebo menšie opotrebenie, nie chybu merania a mal by byť zaokrúhlený na najbližšiu štandardnú veľkosť otvoru.
Pravítko môže poskytnúť približnú veľkosť ložiska, ale nie je dostatočne presné na objednanie výmeny, pretože údaje na pravítku sú zvyčajne presné len na približne 0,5 mm, čo môže preklenúť rozdiel medzi dvoma susednými štandardnými veľkosťami otvorov.
Ložisko je metrické, ak jeho číslo dielu zodpovedá formátu vŕtania ISO, ako je 6203 alebo 6309, a má veľkosť palca, ak číslo odkazuje na zlomkové alebo desatinné označenie palcov, ako sú tie, ktoré sa používajú v sérii kuželíkových ložísk.
Na šírke stále záleží, aj keď sa vŕtanie a vonkajší priemer zhodujú, pretože príliš úzke alebo príliš široké ložisko sa môže posunúť vo vnútri puzdra alebo zlyhať usadiť sa na prídržných ramenách, čo vedie k predčasnému opotrebovaniu alebo hluku.
